kienzlefax

der ideale Faxserver für die Arztpraxis

läuft einfach in einer VM auf dem server
alles open source und unter linux
angebunden per SIP direkt an die eigene nummer
optimal für den workflow von arztpraxen
stabiler empfang und senden
voll anpassbar
papierfreies fax: ende der zettelwirtschaft
optimale lesbarkeit der wichtigen befunde da nicht z.B “mal wieder bei fast leerem toner ausgedruckt und anschließend gefaxt” wird
clients drucken einfach auf einem freigegebenen windows-drucker aus (geht von windows, linux, mac, ega)
separater faxdrucker für jeden arbeitsplatz
wenn der server läuft absichern nicht vergessen: sichere passwörter, ssh-mit key usw

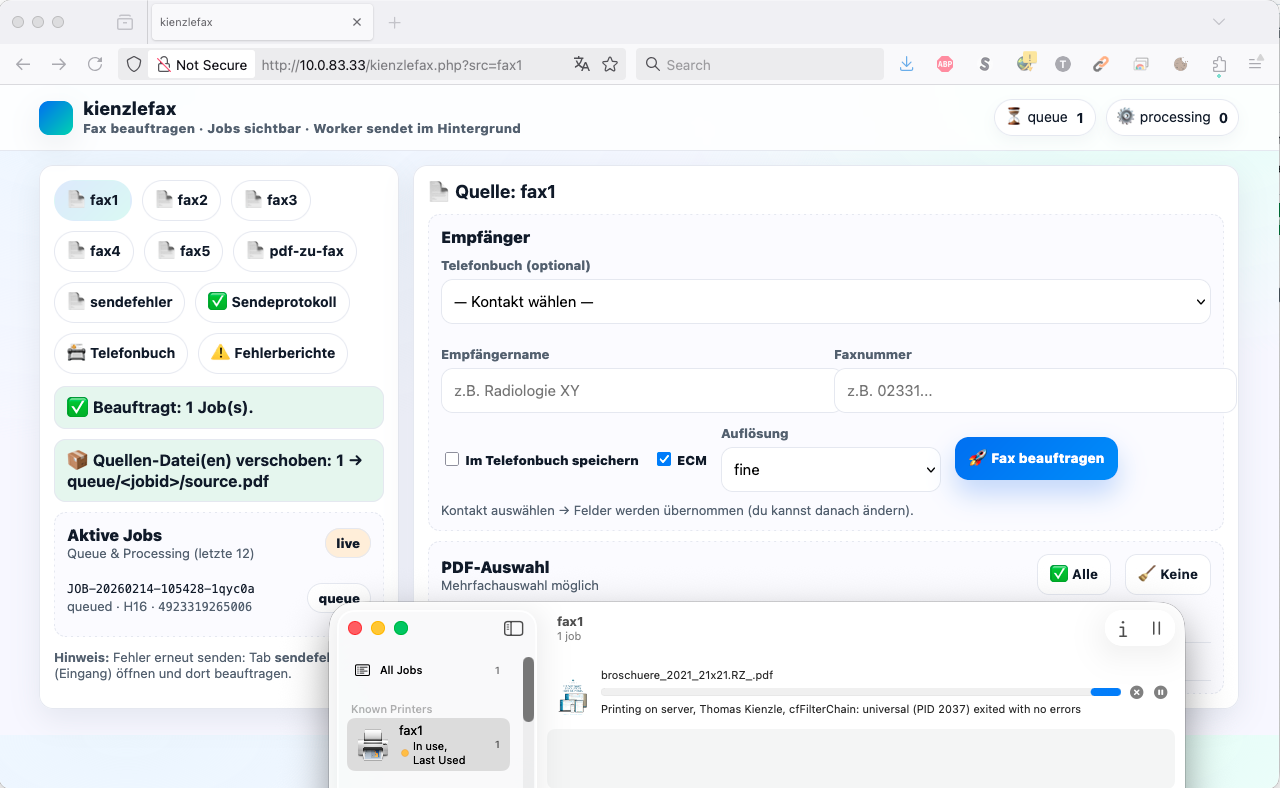

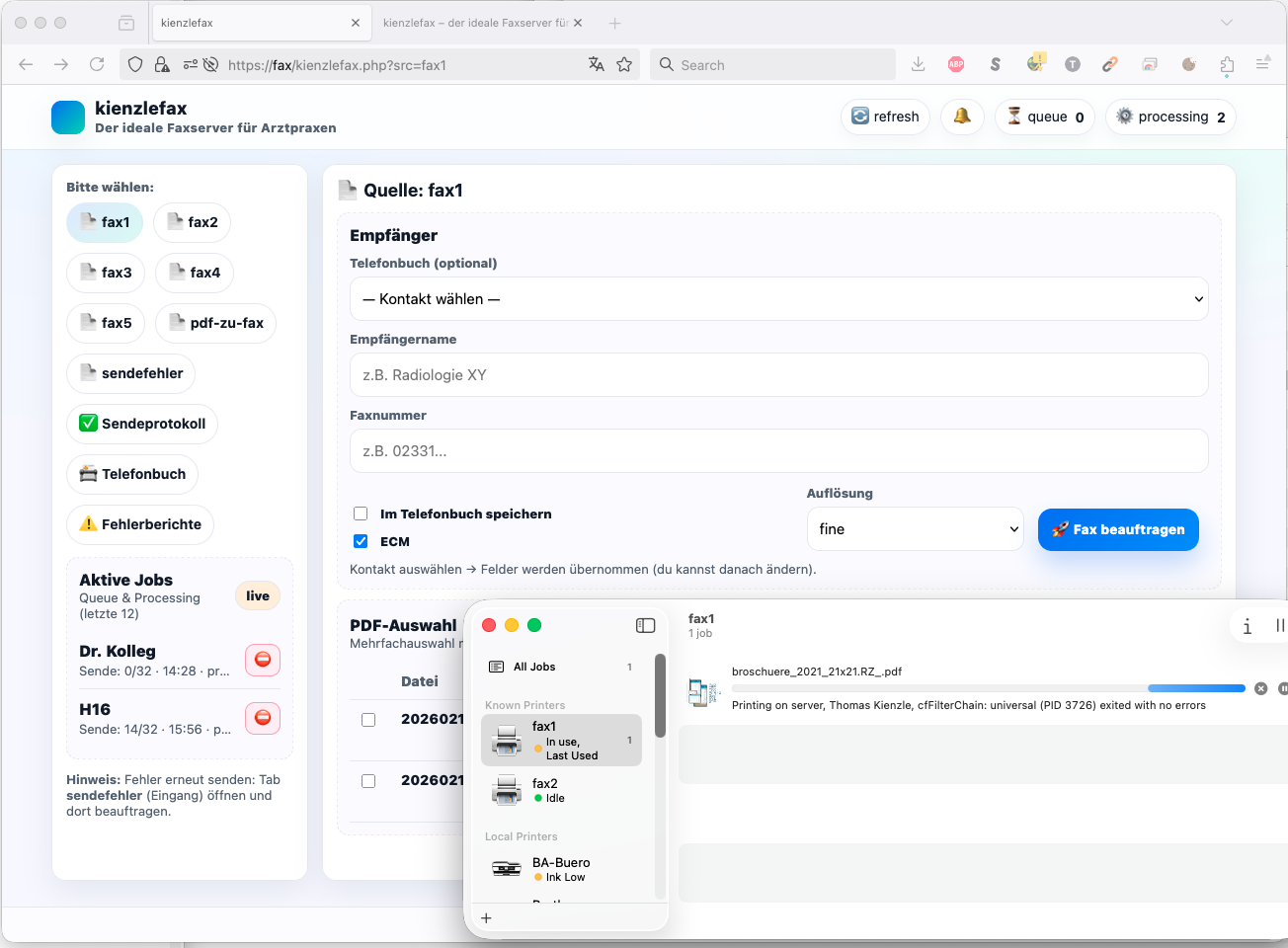

Einfach was ausdrucken auf einem der faxdrucker:

drawing

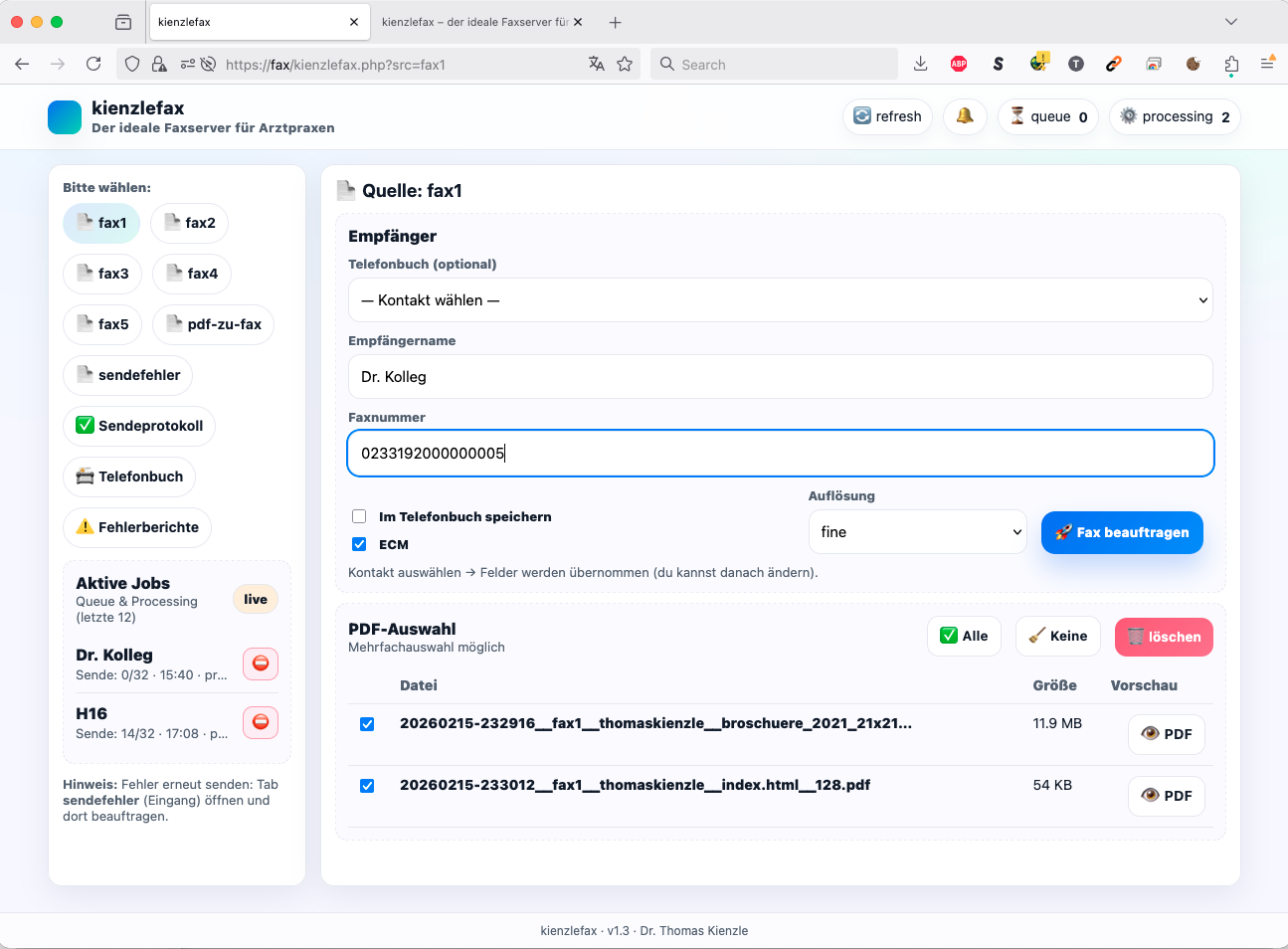

Eine oder mehrere Dateien zum versenden auswählen:

drawing

Faxe werden je datei einzeln abgeschickt, ggf mehrere an die selbe Nummer hintereinander: drawing

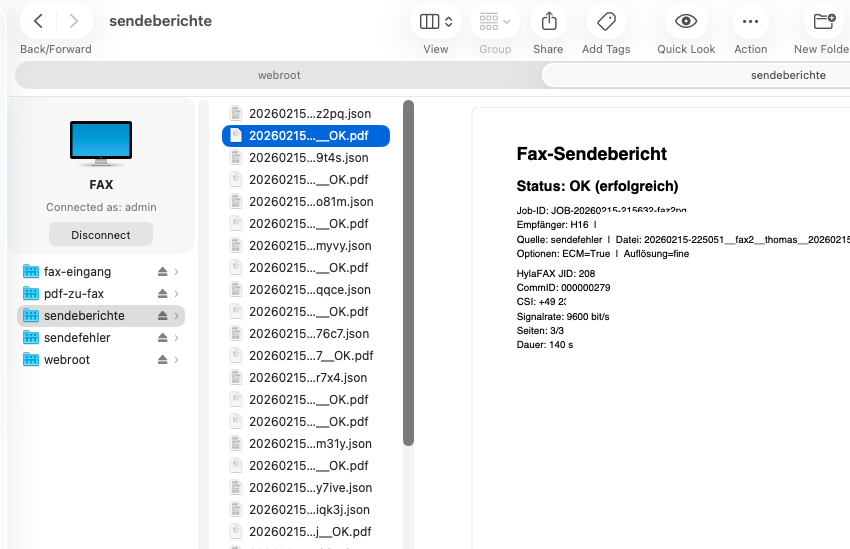

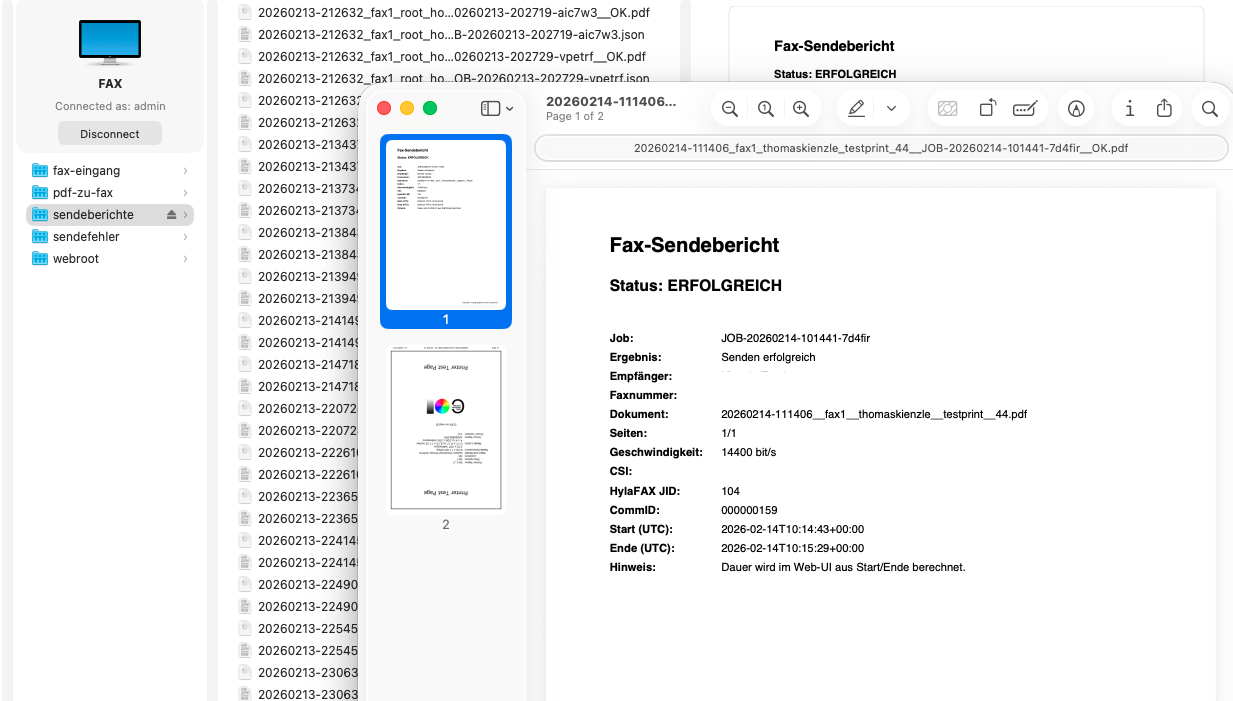

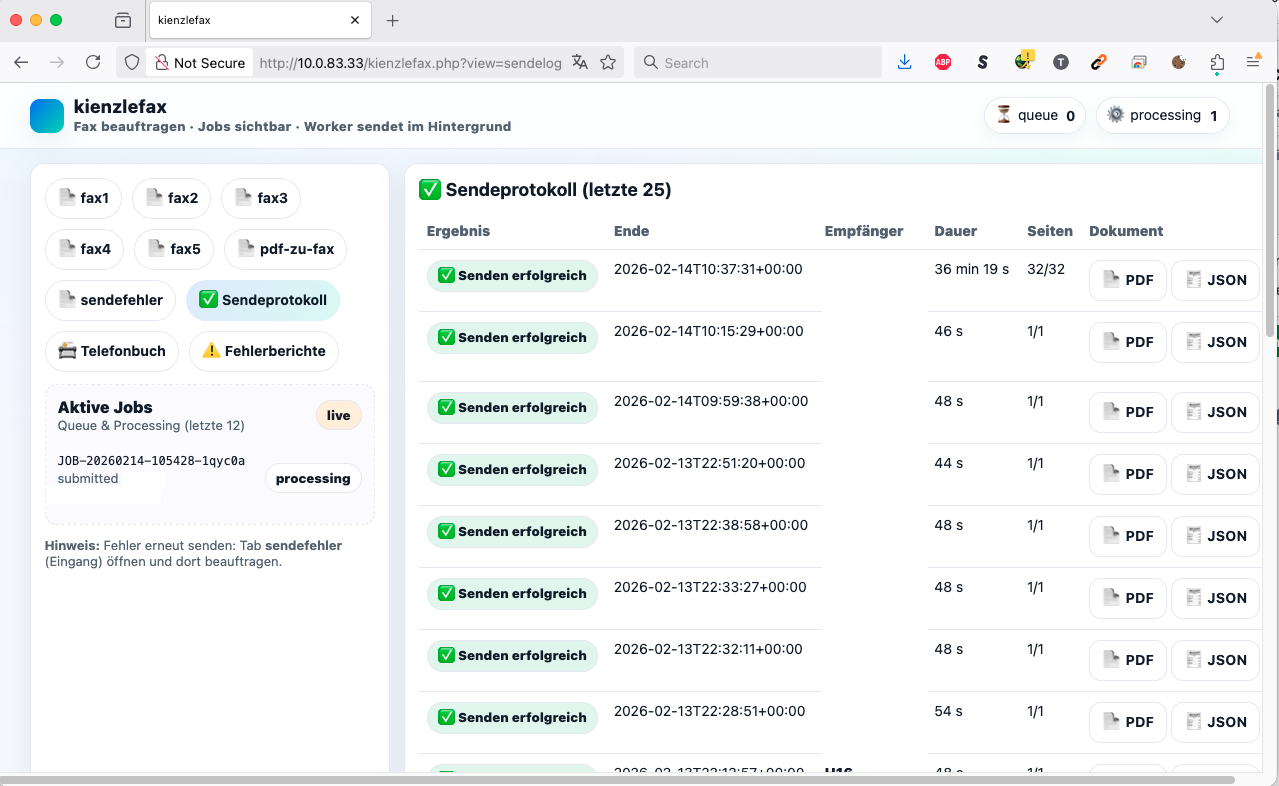

Sendeberichte:

drawing

kienzlefax – Systemdesign (README.md)

Stand: 2026-02-13
Ziel: Ubuntu LTS Fax-Workflow mit maximaler Robustheit (SMB→PDF→Web-UI→Queue→Worker→HylaFAX→Archiv/Fehler).

1) Zielbild

Mehrere Eingangsquellen liefern PDFs:
- SMB-“Drucker” fax1..fax5 schreiben PDFs serverseitig in Verzeichnisse.
- Zusätzliches Drop-in pdf-zu-fax (SMB-Share) für direkt abgelegte PDFs.
Versand erfolgt nur über das Web-UI (keine direkte Sendelogik in PHP).
Web-UI erzeugt Jobs (PDF + job.json) in der Queue.
Separater Worker-Dienst (systemd, eigener User) sendet Jobs via HylaFAX (sendfax), erzeugt einen PDF-Sendebericht, merge’t ihn mit dem Dokument und legt Ergebnis in Archiv/Fehlerbereich ab.
Archiv ist flach, keine Unterverzeichnisse, keine Redundanz:
- pro erfolgreichem Fax genau 2 Dateien: <...>__OK.pdf und <...>.json.
Eingangsverzeichnis fax-eingang für den Import der Faxe ins PVS oder x.archiv oder was auch immer man benutzt.

2) Begriffe / feste Namen

Drucker-Namen: fax1, fax2, fax3, fax4, fax5
Drop-in-Verzeichnis: pdf-zu-fax
Fehlerbereich: sendefehler (bewusst guest-write)
Archiv-Share: sendeberichte (nur Archiv, admin-only)

3) Verzeichnislayout

Basis: /srv/kienzlefax/

3.1 Eingang (aus “Druckern”)

/srv/kienzlefax/incoming/

fax1/
fax2/
fax3/
fax4/
fax5/

3.2 Drop-in (ohne Drucken)

/srv/kienzlefax/pdf-zu-fax/

3.3 Queue (Producer → Consumer)

/srv/kienzlefax/staging/ (Web-UI baut Jobordner hier)
/srv/kienzlefax/queue/ (fertige Jobs)
/srv/kienzlefax/processing/ (vom Worker geclaimte Jobs)

/srv/kienzlefax/sendeberichte/

<basename>__<jobid>__OK.pdf
<basename>__<jobid>.json

3.5 sendefehler (guest-write) – zweigeteilt

A) Drop-in / Nachbearbeitung (Original unverändert, OHNE Report):

/srv/kienzlefax/sendefehler/eingang/<original>.pdf

B) Fehler-Ausgabe (Report+Dokument, NICHT sendbar):

/srv/kienzlefax/sendefehler/berichte/<basename>__<jobid>__FAILED.pdf
/srv/kienzlefax/sendefehler/berichte/<basename>__<jobid>.json

3.6 Telefonbuch

/srv/kienzlefax/phonebook.sqlite

3.7 Web

einzige PHP-Datei: /var/www/html/kienzlefax.php
optional statisch (admin-only): /var/www/html/webroot/

4) Exklusionsregel (wichtig)

Ziel: sendefehler/eingang ist sendbar, sendefehler/berichte niemals.

Web-UI bietet als sendbare Quellen nur:

incoming/fax1..fax5
pdf-zu-fax
sendefehler/eingang (im UI: src=sendefehler)

Defensiver Dateifilter in sendbaren Quellen:

nur *.pdf
Dateiname darf NICHT enden auf __OK.pdf oder __FAILED.pdf
Dateiname darf NICHT __REPORT__ enthalten (reserviert)

Benennung (filterbar):

Archiv-PDF: <basename>__<jobid>__OK.pdf
Fehler-PDF: <basename>__<jobid>__FAILED.pdf
JSON: <basename>__<jobid>.json

5) Execution Model (Producer–Consumer)

5.1 Producer: Web-UI (PHP)

Web-UI sendet nicht selbst.
Web-UI erzeugt Jobordner:
- /srv/kienzlefax/queue/<jobid>/doc.pdf
- /srv/kienzlefax/queue/<jobid>/job.json
Quelle kann sein: fax1..fax5, pdf-zu-fax, sendefehler/eingang

5.2 Consumer: Worker (systemd service)

eigener User, z.B. faxworker
Worker: 1) claimt Job: queue/<jobid> → processing/<jobid> (atomic rename) 2) ruft sendfax auf 3) finalisiert Ergebnis über HylaFAX doneq/q<JID> 4) erzeugt Report-PDF + merged PDF 5) schreibt final job.json 6) legt Erfolg im Archiv ab, Fehler im sendefehler-Bereich 7) räumt processing/ auf

6) Job-Format

Jobordner: /srv/kienzlefax/queue/<jobid>/

doc.pdf
job.json (Minimal durch UI):

{
  "job_id": "JOB-YYYYMMDD-HHMMSS-rand",
  "created_at": "ISO8601",
  "source": { "src": "fax1|...|sendefehler", "filename_original": "..." },
  "recipient": { "name": "...", "number": "49...." },
  "options": { "ecm": true, "resolution": "fine|standard" },
  "status": "queued"
}

7) HylaFAX: Realisierter Finalize-Mechanismus (B)

Finalisierung erfolgt nicht “naiv” nur über Rückgabecode von sendfax, sondern über:

sendfax liefert request id = JID
Worker beobachtet /var/spool/hylafax/doneq/q<JID> und entscheidet:
- statuscode == 0 → OK
- sonst → FAILED
Dadurch sind parallele Sends zuverlässig matchbar, auch bei mehreren gleichzeitigen Jobs.

8) PDF-Sendebericht

Der Worker erzeugt pro Job einen PDF-Sendebericht (Seite 1) und merge’t ihn mit dem gesendeten Dokument (Seite 2..n).

Erforderliche Felder (aus doneq/q und job.json):

Status (deutlich: ERFOLGREICH / FEHLGESCHLAGEN)
Empfängername, Faxnummer
Dokumentname
Seiten (npages/totpages)
Signalrate
CSI
Dauer (aus Start/Ende; im UI als Differenz berechnet)
HylaFAX JID, CommID

Archiv/Fehler-PDF enthält Report + Dokument in einer Datei (keine separaten report/doc Dateien).

9) Header-Erweiterung (neu umgesetzt)

Änderung nach Absprache: Direkt vor sendfax wird optional ein Header in das PDF eingearbeitet.

9.1 Mechanik

Worker versucht, vor dem Versand doc.pdf per Script zu verarbeiten:
- Script: /usr/local/bin/pdf_with_header.sh
- Aufruf: pdf_with_header.sh <in.pdf> <out.pdf>
Outputdatei im Jobdir:
- doc_hdr.pdf (aus doc.pdf)

9.2 Regeln

Für sendfax wird doc_hdr.pdf verwendet, wenn das Script vorhanden ist und erfolgreich erzeugt.
Für Report-Merge (Archiv/Fehler-PDF) wird die gleiche Version wie gesendet verwendet (Header-Version).
Unverändertes Original bleibt für Fehler-Drop-in:
- Bei FAILED wird source.pdf (Original) nach sendefehler/eingang/ kopiert.
Fallback:
- Wenn Script fehlt oder fehlschlägt → Versand ohne Header (doc.pdf).

10) CUPS “Drucker” → PDF-Ablage (realisiert)

Es werden 5 CUPS-Queues fax1..fax5 angelegt, die PDF-Dateien direkt in /srv/kienzlefax/incoming/faxX/ schreiben.

10.1 Technische Umsetzung (robust)

Custom CUPS backend:
- /usr/lib/cups/backend/kienzlefaxpdf
DeviceURI pro Queue:
- kienzlefaxpdf:/fax1 … kienzlefaxpdf:/fax5
Das Backend erzwingt PDF-Ausgabe (Ghostscript) und schreibt ins Zielverzeichnis.

10.2 AppArmor Hinweis

CUPS läuft häufig unter AppArmor. Bei Problemen:

CUPS-Scheduler “shutting down due to program error”
Backend bricht ab / keine PDFs erscheinen Dann AppArmor-Regeln prüfen/anpassen oder temporär “complain” für cupsd setzen.

11) Rechtekonzept (praktisch bewährt)

Damit CUPS (lp), Apache (www-data) und Worker (faxworker) zuverlässig arbeiten und Dateien verschieben können:

11.1 Gemeinsame Gruppe

Systemgruppe: kienzlefax
Mitglieder: lp, www-data, faxworker, admin (und ggf. Login-User)

11.2 Setgid + Default-ACL

Verzeichnisse unter /srv/kienzlefax gruppenschreibbar und setgid
Default-ACL stellt sicher, dass neu erzeugte Dateien/Ordner automatisch gruppen-rwx erhalten.
Kritisch für:
- /srv/kienzlefax/staging, /srv/kienzlefax/queue, /srv/kienzlefax/processing
- /srv/kienzlefax/incoming/fax1..fax5

12) Samba-Shares (Konzept)

Guest/Everyone (bewusst write)

[pdf-zu-fax] → /srv/kienzlefax/pdf-zu-fax
[sendefehler] → /srv/kienzlefax/sendefehler

Admin-only

[sendeberichte] → /srv/kienzlefax/sendeberichte
[webroot] → /var/www/html/webroot

Drucker-Freigabe (SMB) erfolgt separat; im Setup werden CUPS-Queues bereitgestellt.

13) UI-Konzept (eine PHP-Datei)

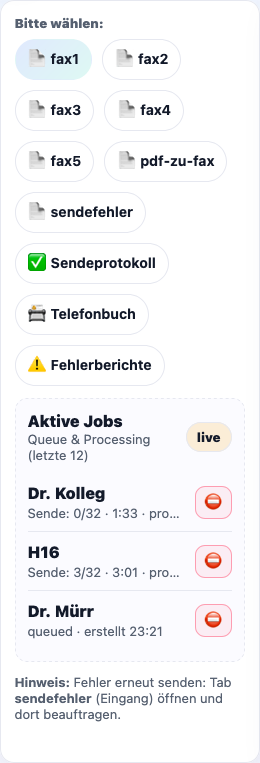

Quellen / Views (bookmarkbar)

?src=fax1|fax2|fax3|fax4|fax5|pdf-zu-fax|sendefehler
- src=sendefehler zeigt sendefehler/eingang
?view=sendelog|phonebook|sendefehler-berichte

Tabs für sendbare Quellen

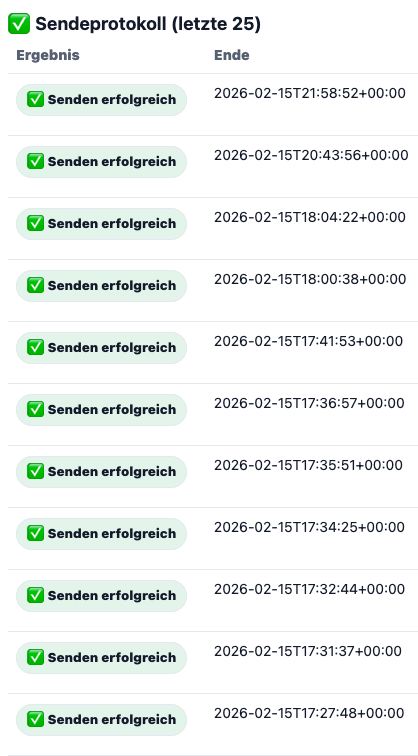

Sendeprotokoll (letzte 25) aus Archiv-JSONs
Telefonbuch

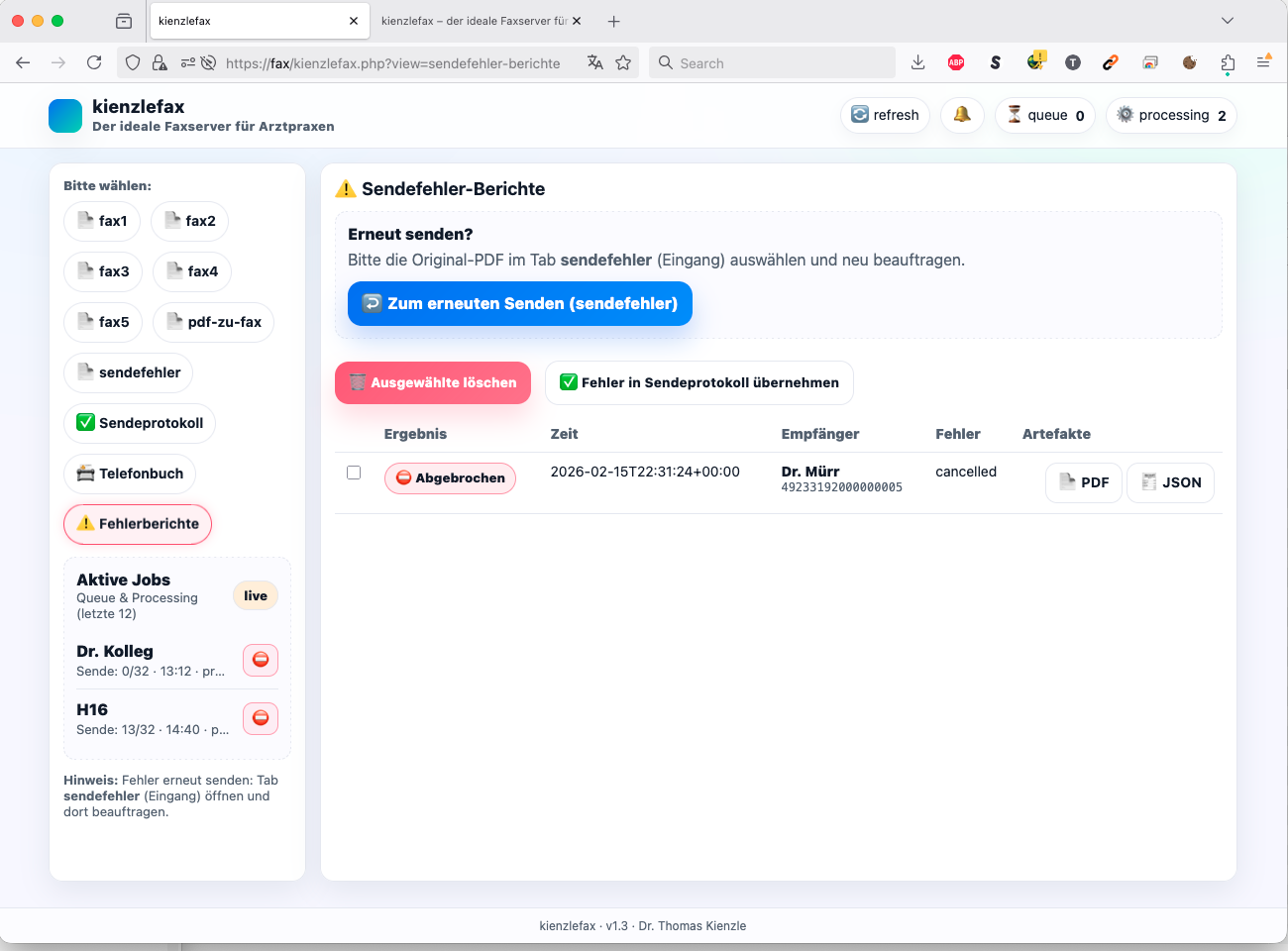

Sendefehler-Berichte (Ansicht-only)

Aktive Jobs immer sichtbar

Counts/Listen aus queue/ und processing/

14) Offene Punkte (für weitere README-Dateien)

Die Einrichtung weiterer Komponenten (z.B. Asterisk/IAX/Modem/Gateway, HylaFAX-Modem-Setup, Firewall, TLS/Reverse Proxy) wird in separaten README.md dokumentiert und hier später verlinkt.

Geplante weitere Dokumente:

README-Asterisk.md – Asterisk/IAX/Gateway-Setup für Fax
README-HylaFAX.md – HylaFAX-Konfiguration, Modems, Routing
README-Samba.md – Shares + Druckerfreigabe + Rechte/ACL
README-Troubleshooting.md – typische Fehlerbilder (CUPS/AppArmor, Worker, doneq, Rechte)
